Како се реализује технологија преласка са металом?

0010-20351 6 инчни модул за лампицу дегас 350Ц ПВД

Технологија везања углавном је подељена у директно лепљење и лепљење са средњим слојем. Директно лепљење као што је силицијумско-силицијумско лепљење, анодско лепљење и остали услови везивања су високи, попут високе температуре, високог притиска итд. Лепљењем са интермедијарним слојем, с друге стране, захтева нижу температуру и мање притиска. Средњослојна технологија лепљења са металом углавном укључује еутектичко лепљење, лепљење лемљења, вруће везивање и везивање реакција. Овај чланак углавном уводи еутектичко лепљење.
Еутектичко лепљење, познат и као еутектичко заваривање, односи се на поступак лепљења у којем се два или више металних слојева директно претворе из чврсте на течност на одређеној температури, а еутектичка фаза се формира на површини за лепљење метала. Предност еутектичког вежишта је да је температура поступка лепљења нижа од оне директног лепљења, а тачка топљења је много нижа од оне монолоиер метала; Истовремено, излаз гаса током поступка лепљења је врло низак, а може се реализовати висококуумски паковање без вакуума; Поред тога, будући да је еутектичко лепљење везивање ликулне фазе, није осетљиво на равност, огреботине и честице површине везања, што погодује обезбеђивању приноса обвезница и масовне производње.

Схематски шематски дијаграм ал-ГЕ већа
Обично коришћени Еутецтиц Лепсинг Материал Систем укључују АУ-СИ, АУ-ГЕ, Ал-ГЕ, АУ-СН и АУ-ИН. Температура везања АУ-СИ и АУ-ГЕ система је око 400 степени, да је Ал-ГЕ система око 420 степени, да је АУ-СН система око 300 степени, а онај од АУ-СН система је око 180 степени. Да би се постигло високо вакуумско паковање, МЕМС Гироскопи углавном користе Еутецтиц Ленкинг технологију Ал-ГЕ и АУ-СИ. Да би се постигла амбалажа за лепљење ниског температура, еутектичко лепљење АУ-ИН се користи у оптичким МЕМС уређајима као што су МЕМС Мицро огледала и ВЦСЕЛС.

0010-20317 8 "Модул лампе

Схематски шематски дијаграм АУ-СН лепљења
Еутектичко лепљење захтева стварање металног слоја на површини за лепљење два трупа, користећи методе попут шљунчаног и свиленог штампања. Ал-ГЕ везивање сортира се магнетроном који пропада на две површине за лепљење, а површина за лепљење је сробно јеткање или пилинг. У зависности од стварних услова и услова подлоге, одлучује да ли ће направити УБМ (под налетим метализацијом) дебљином од 1 μм као адхезијски слој унапред. Дебљина Ал и ГЕ филмова је обично мања од 1 μм, а након високе температуре, метали на везивни интерфејс формирају међусобну фазу решења да формирају еутектичку структуру и испуни везивање.
АУ-СН Еутецтиц Ленгинг обично користи методу физичког парама од обвезне површине једне плоче да припреми ламинирани АУ-СН слој, а површина за лепљење другог комада обвезне плоче спрема се методом физичког таложења паре, одређивања интерметалног једињења и карактеристике интерметалног једињења. Обично коришћени омјер дебљине је АУ: Сн =8: 2.

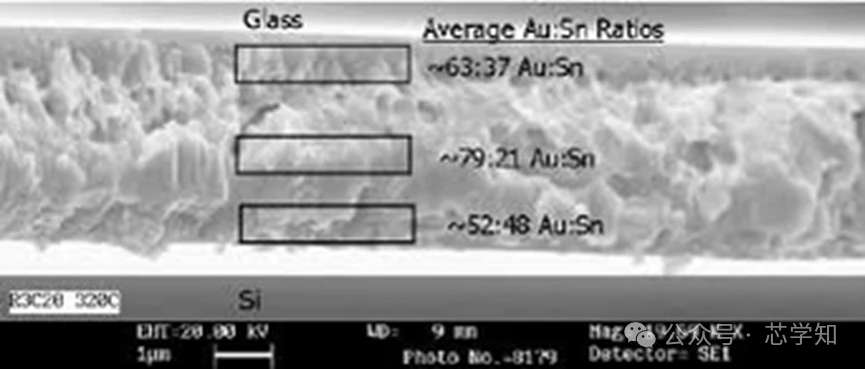

Смањена везана средњи слој АУ-СН омјер
